عارضة فولاذية على شكل حرف H (دعامة H) - قطاع فولاذي إنشائي مدلفن على الساخن

نسبة عالية بين القوة والوزن– يقلل من الوزن الهيكلي الإجمالي وتكلفة الأساسات.
حواف عريضة ومتوازية– يبسط عملية التوصيل والقطع واللحام في الموقع.
دقة الدرفلة على الساخن– أبعاد متسقة وخصائص ميكانيكية مستقرة.
قابلية تشغيل ممتازة– يدعم عمليات الحفر والنشر واللحام والربط بالمسامير.
تطبيقات متعددة الاستخدامات– من المصانع الصناعية إلى الجسور والمباني الشاهقة.
معتمدة عالمياً– متوافق مع معايير JIS و ASTM و EN و GB.

تفاصيل المنتج

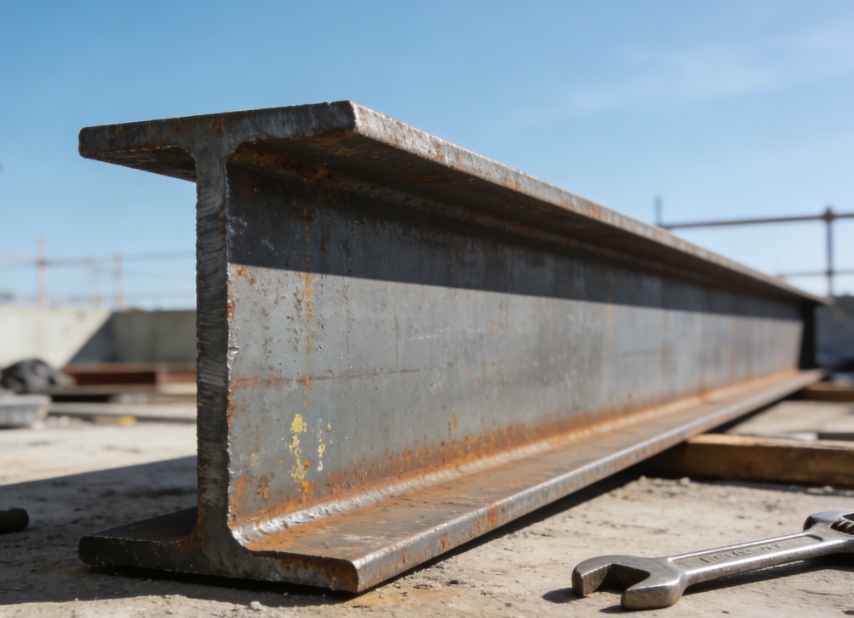

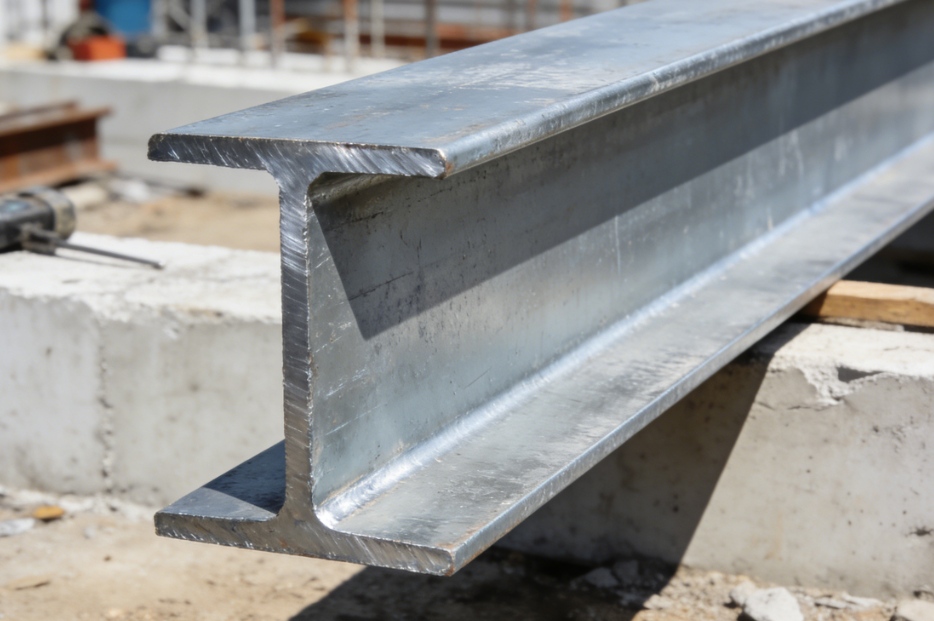

ال عوارض فولاذية مدرفلة على الساخن على شكل حرف Hيُعدّ هذا المقطع العرضي على شكل حرف "H" من أكثر المقاطع الهيكلية استخدامًا، ويتميز بشكله الأمثل - أسطح حواف متوازية ونسبة سماكة متناسبة بين الجدار والحواف. يوفر هذا الشكل توزيعًا ممتازًا للأحمال، ومقاومة عالية للانحناء، وثباتًا قويًا للالتواء، مما يجعله خيارًا مفضلًا للهياكل الفولاذية الحديثة.

المزايا الهندسية مقارنةً بالعوارض القياسية على شكل حرف I:

تعمل الحواف الأعرض والمتوازية على تبسيط الاتصالات مع العناصر الأخرى.
يؤدي التوزيع الأكثر تجانسًا للسماكة إلى نسبة قوة إلى وزن أعلى.
استقرار أفضل في كل من المحورين الرئيسي والثانوي.

المواصفات والدرجات القياسية:

المعايير: JIS G3192، ASTM A6، EN 10034، GB/T 11263
درجات المواد: Q235B، Q355B، S235JR، S355JR، A36، A572 Gr.50
نطاق المقاسات (الارتفاع):من 100 مم × 100 مم إلى 900 مم × 300 مم
طول:عادةً ما تكون 6 أمتار، أو 9 أمتار، أو 12 مترًا، أو حسب الطلب حتى 18 مترًا

السمات الهيكلية الرئيسية:

المعلمة	وصف
سطح شفة	متوازية، ناعمة، جاهزة للتثبيت بالمسامير/اللحام
سمك الويب	موحد، مُحسَّن لمقاومة القص
معامل القسم	عزم قصور ذاتي عالٍ في المحور القوي
شعاع الزاوية	يتم التحكم فيه لتجنب تركيز الإجهاد

عملية التصنيع:

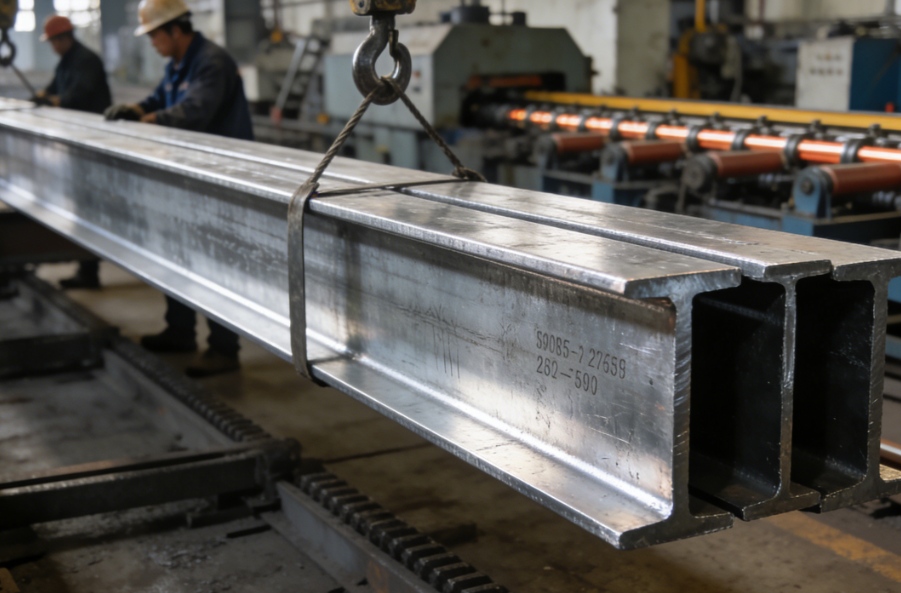

طريقة الدرفلة على الساخن:صب مستمر للقضيب ← إعادة تسخين ← دحرجة في مطحنة عالمية ← تبريد بالهواء ← تقويم ← قطع ← فحص.
تشمل مراقبة الجودة فحص الأبعاد، والاختبار بالموجات فوق الصوتية (اختياري)، والتحقق من الخصائص الميكانيكية (الشد، والخضوع، والاستطالة).

التطبيقات الشائعة:
