جسر علوي من هيكل فولاذي مسبق الصنع

تتميز الجسور الفولاذية بمزايا شاملة، مثل المتانة العالية وخفة الوزن، وسرعة البناء، وقصر مدة البناء، ومرونة التصميم واسع النطاق، والحماية البيئية وإمكانية إعادة التدوير، والمتانة وسهولة الصيانة، والأداء الزلزالي الممتاز. ويمكنها تحسين الكفاءة الهندسية بشكل كبير، وخفض تكاليف دورة الحياة الكاملة، وتلبية احتياجات وظائف النقل الحديثة والمناظر الطبيعية الحضرية. وهي خيار مثالي لبناء النقل الحضري ثلاثي الأبعاد.

اتصل الان

تفاصيل المنتج

مقدمة

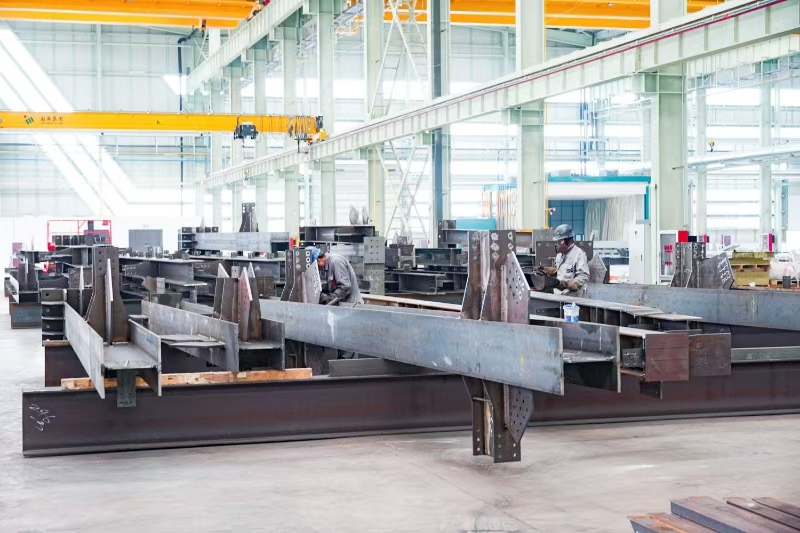

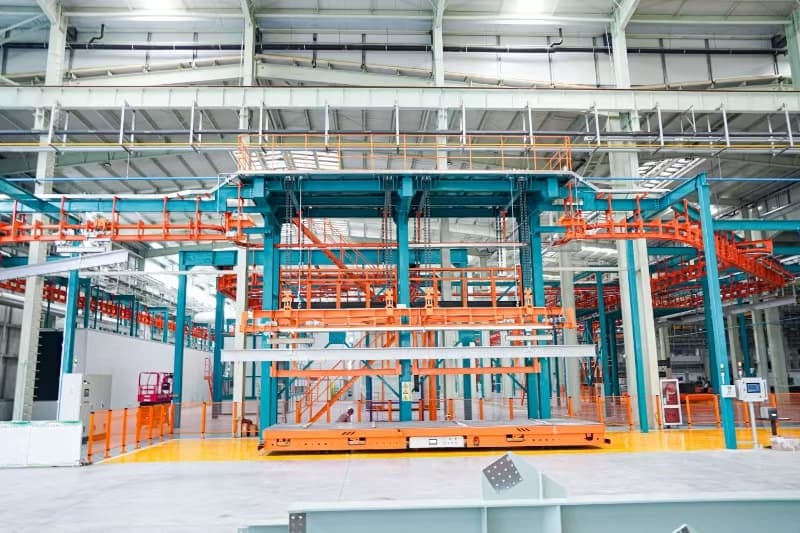

بفضل خصائص أدائها المتميزة، تتميز الهياكل الفولاذية بمقاومة عالية للزلازل والرياح والمرونة، مما يسمح بتحقيق ارتفاعات أعلى للمباني. خلال عمليات الصهر والدرفلة، تتم مراقبة جودة الفولاذ بدقة، مما يضمن أدائه بشكل ممتاز. تتم معالجة وتصنيع أجزاء الهياكل الفولاذية في ورشة الإنتاج المتطورة لدينا، مع ضمان جودة عالية.

تتميز الهياكل الفولاذية الجاهزة بسرعة البناء، وتأثيرها البيئي ضئيل، ويمكن تشييدها بشكل متقاطع، وهو أمر مفيد للتحكم في فترة البناء.

تُستخدم الهياكل الفولاذية المعيارية في التصميم والتوريد والبناء، مما يُسهم في ضبط التكاليف. كما تتميز الهياكل الفولاذية بخفة وزنها وانخفاض تكاليف إنشائها للبنية التحتية الأرضية. ويمكن خفض تكلفتها الإجمالية بنحو 5% للمتر المربع مقارنةً بالخرسانة المسلحة العادية. وتستخدم مواد بناء الهياكل الفولاذية الجاهزة مواد أقل، وهي أخف وزنًا من الهياكل الخرسانية، مما يُقلل من تكلفة معالجة الأساسات ويُقلل من تصريف مياه الصرف الصحي والنفايات من مواقع البناء التقليدية.

يمكن للهيكل الفولاذي تلبية متطلبات الفصل المرن للمساحات الكبيرة في المباني. من خلال تقليل مساحة المقطع العرضي للأعمدة واستخدام ألواح جدران خفيفة الوزن، يمكن تحسين معدل استغلال المساحة، وزيادة المساحة الداخلية الفعالة بنسبة تتراوح بين 6% و15% تقريبًا.

تعتبر عملية بناء المباني الجاهزة بسيطة، مما يقلل من ساعات العمل الطويلة في الهواء ويقلل من المخاطر المحتملة.

يمكن للهياكل الفولاذية الجاهزة اعتماد تكنولوجيا الديكور والتصميم الداخلي المتكاملة، والتي يمكن أن تحقق تكامل التصميم المعماري والتصميم الداخلي في مرحلة التصميم الأصلية، مما يقلل من بعض الديكور والتعديل لجسم المبنى بعد الانتهاء.

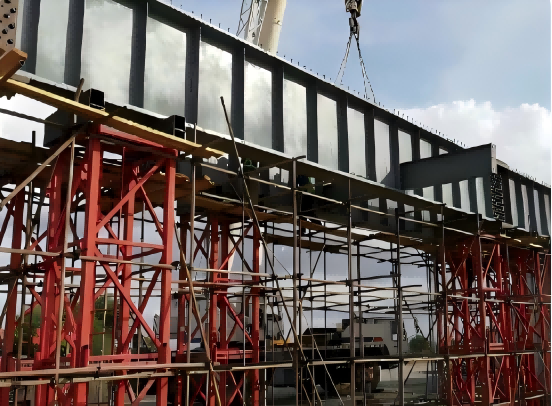

جسر علوي من هيكل فولاذي مسبق الصنع

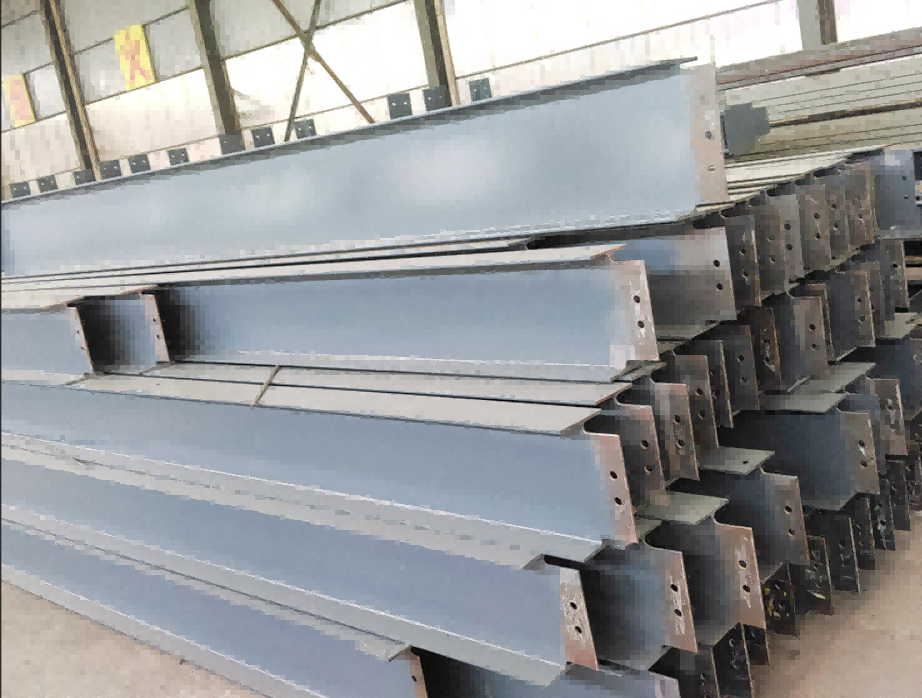

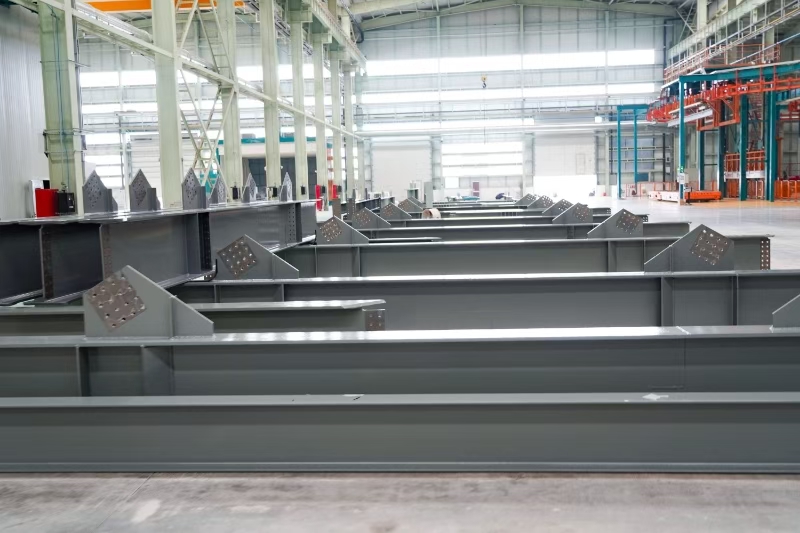

شعاع الصلب

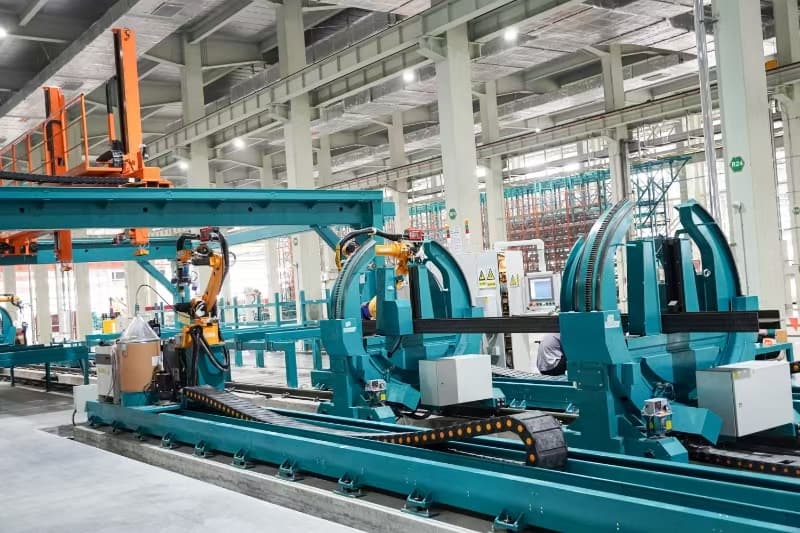

عملية البناء الصلب

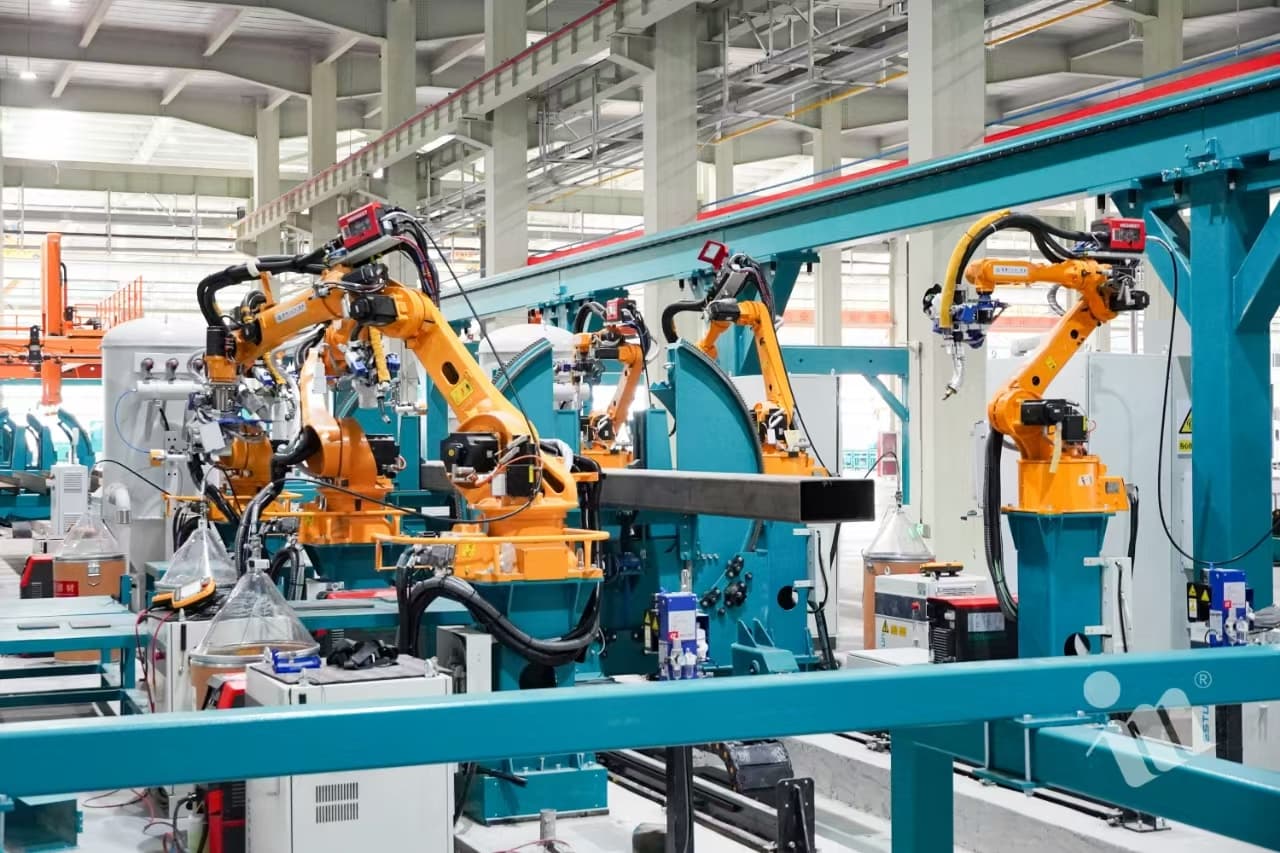

عملية

حققت منتجات جسور الهياكل الفولاذية، التي تمت معالجتها عبر عمليات متعددة في المصنع، ميزة خفة الوزن بنسبة 30%-50%، مع معدل تصنيع مسبق معياري بنسبة 85%، مما أدى إلى تقصير مدة البناء إلى ربع مدة العمليات التقليدية. يدعم تصميم العارضة الصندوقية الفولاذية مزدوجة العرض هيكلًا فائق الطول بطول 300 متر بدون ركائز، كما أن خصائص المواد القابلة لإعادة التدوير بنسبة 100% تُقلل انبعاثات الكربون بشكل ملحوظ بنسبة 60% مقارنةً بالهياكل الخرسانية.

يتميز انتقال الهياكل الفولاذية بمزايا شاملة، مثل المتانة العالية وخفة الوزن، وسرعة البناء، وقصر مدة البناء، ومرونة تصميم الشد العالي، والحماية البيئية وإمكانية إعادة التدوير، والمتانة وسهولة الصيانة، والأداء الزلزالي الممتاز. ويمكن لهذه الهياكل أن تُحسّن الكفاءة التكنولوجية بشكل كبير، وتُقلل من تكاليف دورة الحياة الإجمالية، وتُلبي احتياجات وظائف النقل الحديثة والمناظر الطبيعية الحضرية. إنها الخيار الأمثل للنقل الحضري ثلاثي الأبعاد.

المادة: S355

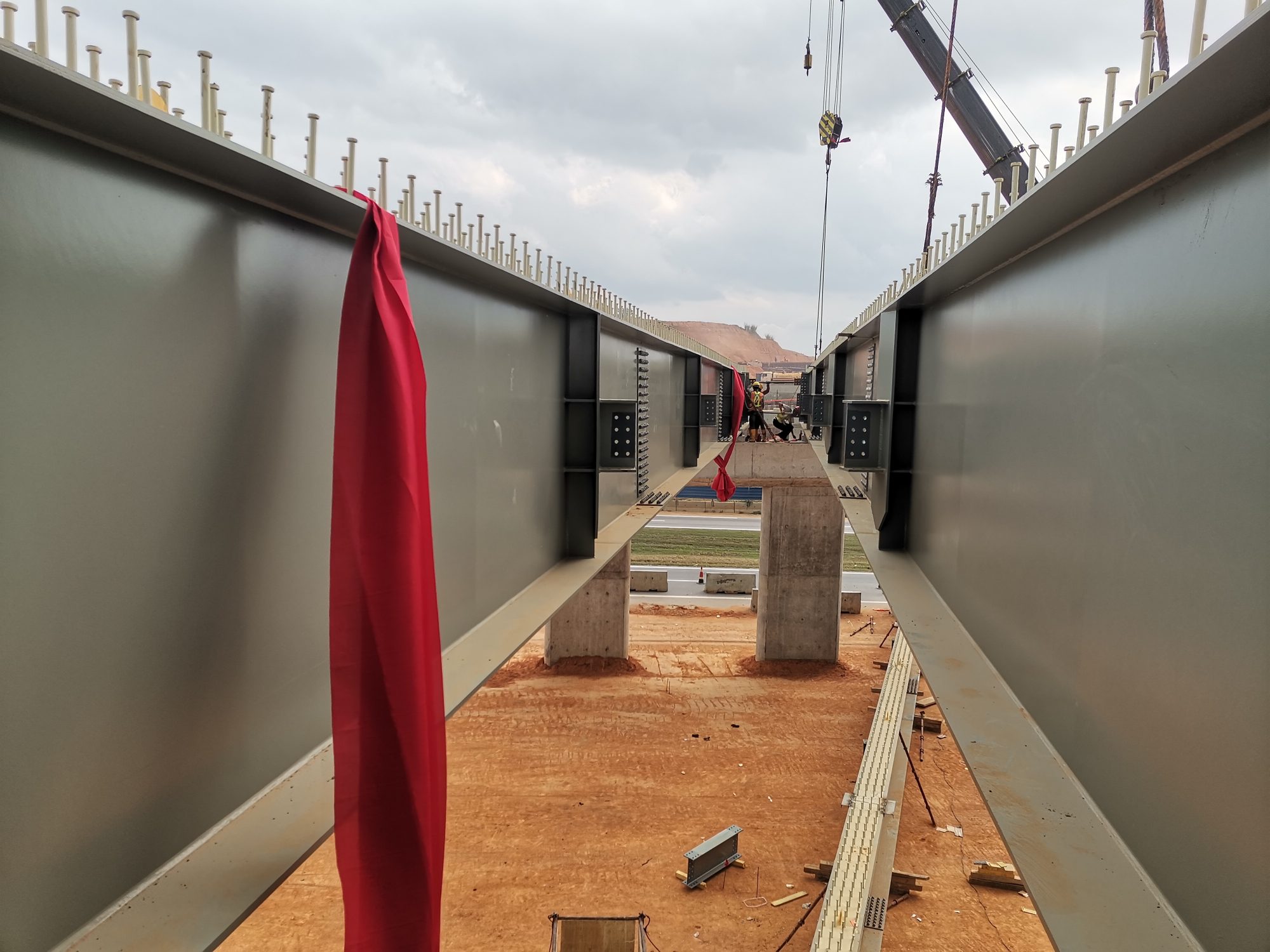

حجم الجسر: يبلغ الطول الإجمالي 81.2 مترًا، والعرض 34.7 مترًا، والمستوى الطولي مستقيم. يبلغ ميل الجسر العرضي 2.5%. بفضل استخدام عوارض فولاذية مسبقة الصنع على شكل حرف I، صُمم الجسر بانحناء رأسي (انظر T509_SVB-ST_31)، ويبلغ أقصى ارتفاع للقوس 85 مم.
مواد اللحام

استخدم الموضع	اسم	ماركة	تحديد	معايير التنفيذ	ملحوظات
S355B	سلك لحام القوس المغمور (SAW)	ISO 14 171-A- S382FB S3	Φ4 مم	مواد اللحام الاستهلاكية - أقطاب كهربائية صلبة، وقضبان كهربائية أنبوبية، ومجموعات أقطاب/تدفق لحام القوس المغمور للفولاذ غير السبائكي والفولاذ ذي الحبيبات الدقيقة - التصنيف ISO 14171:2016
	تدفق اللحام بالقوس المغمور (SAW)	ISO 14174 - S A F B 1		ISO 14174:2012مواد اللحام الاستهلاكية - تدفقات اللحام بالقوس المغمور واللحام بالكهرباء الخبثية - التصنيف
	صلب اللحام سلك	ISO 14341-AG424C1 3Si1	φ 1 . 2 م م	مواد اللحام الاستهلاكية - قضبان الأسلاك الكهربائية ورواسب اللحام للحام القوسي المعدني المحمي بالغاز للفولاذ غير السبائكي والحبيبات الدقيقة - التصنيف وفقًا للمواصفة القياسية ISO 14341:2010	99.99% ثاني أكسيد الكربون

نظام الطلاء

يجب أن تتوافق جميع الطلاءات في هذا المشروع مع الشروط الفنية لمقاومة التآكل لطلاء الهياكل الفولاذية لجسور الطرق السريعة (JT/T 722-2008)، ويجب ألا تقل مدة خدمة نظام مقاومة التآكل عن 25 عامًا. يظهر نظام الطلاء في الجدول التالي:

جزء	أنواع الطلاءات	عدد الممرات	إجمالي سمك الفيلم الجاف (DFT)	موقع البناء
السطح الخارجي للمكون	تنظيف الانفجار في 2.5	/	Rz = 25–50	المعالجة المسبقة طلاء
	برايمر متجر غني بالزنك غير عضوي قابل للذوبان في الكحول	1	20	المعالجة المسبقة طلاء
	إزالة الصدأ الثانوي: Sa2.5	/	Rz = 40–70	دهان المصنع
	برايمر غني بالزنك غير العضوي	1	80
	إيبوكسي سيلر	1	30
	طبقة علوية من أكسيد الحديد والميكا الإيبوكسي	2	2×40
الترباس عالية القوة	يجب أن يكون طلاء البراغي عالية القوة مماثلاً للسطح الخارجي لهياكل توصيلها، ويجب أن يتم طلائها بشكل موحد بعد الانتهاء من البناء.
سطح احتكاك مثبت بمسامير عالية القوة، السطح العلوي للوحة شفة العارضة على شكل حرف I، السطح العلوي لشفة العارضة الرئيسية، السطح العلوي لبطانة اللوحة الفولاذية السفلية لسطح الجسر	تنظيف الانفجار في 2.5	/	Rz = 25–50 ميكرومتر	/
	برايمر متجر سيليكات الزنك غير العضوي	1	20	/
	إزالة الصدأ الثانوي Sa2.5	/	Rz = 60–100 ميكرومتر	دهان المصنع
